Raspi Zero2W USB+TF卡扩展板项目

项目简介

本项目旨在为Raspi Zero2W提供多功能扩展，采用弹簧顶针与Zero2W的测试点进行连接，以最小化焊接和改装需求，尽可能保持Zero2W本身的结构完整性。通过设计的扩展板，不仅实现了更丰富的功能，还有效提升了Raspi Zero2W的适用性，使其在小型化和便携性要求较高的场景中发挥更大的作用。

项目功能

本扩展板为Raspi Zero2W实现了以下核心功能，旨在为用户提供更便捷的硬件支持：

1. 电源模块
   使用IP5310模块实现稳压升降压的电源管理，内置UPS功能。当外部电源意外中断时，模块可以提供短时不间断电源支持，确保数据不会因突发断电而丢失，适合需要长时间运行或断电保护的应用场景。
2. 存储模块
   通过连接Raspi Zero2W的测试点扩展存储功能，允许用户在扩展板上使用emmc或TF卡启动系统。此设计不仅在物理上避免了对Zero2W原生接口的依赖，还能够让存储设备内置在设备内部，适用于需要紧凑空间或增强物理保护的场景。eMMC和TF卡的灵活组合也让用户可以根据需要选择合适的启动存储方式。
3. USB扩展模块
   使用SL2.1A芯片实现USB HUB扩展，利用Zero2W的测试点直接进行连接，扩展了多个USB接口，支持更多的外设连接。这种设计大大拓展了Raspi Zero2W的USB接口功能，适用于需要连接多个USB外设的应用场景，如外接键盘、鼠标、USB存储等。

验证情况

已验证
1.UPS电源（IP5310）
2.USB HUB（SL2.1A）
3.TF卡外接

未验证
1.EMMC

注意事项

• eMMC兼容性测试
  由于目前无法进行eMMC测试，但从设计来看，eMMC存储方案应能够兼容大部分使用场景。建议有条件的用户自行测试eMMC是否完全兼容，确保在实际应用中达到预期效果。
• SL2.1A USB HUB的传输稳定性
  在实际使用过程中，SL2.1A的USB HUB模块偶尔会出现传输不稳定的情况，尤其在大文件传输或高速设备连接时可能会遇到数据中断的情况。若项目对传输稳定性有较高需求，建议考虑更换其他USB HUB方案，以获得更稳定的传输性能。

开源链接

项目已完全开源，可以在 立创社区 查阅项目文件、设计图和相关资源

说明

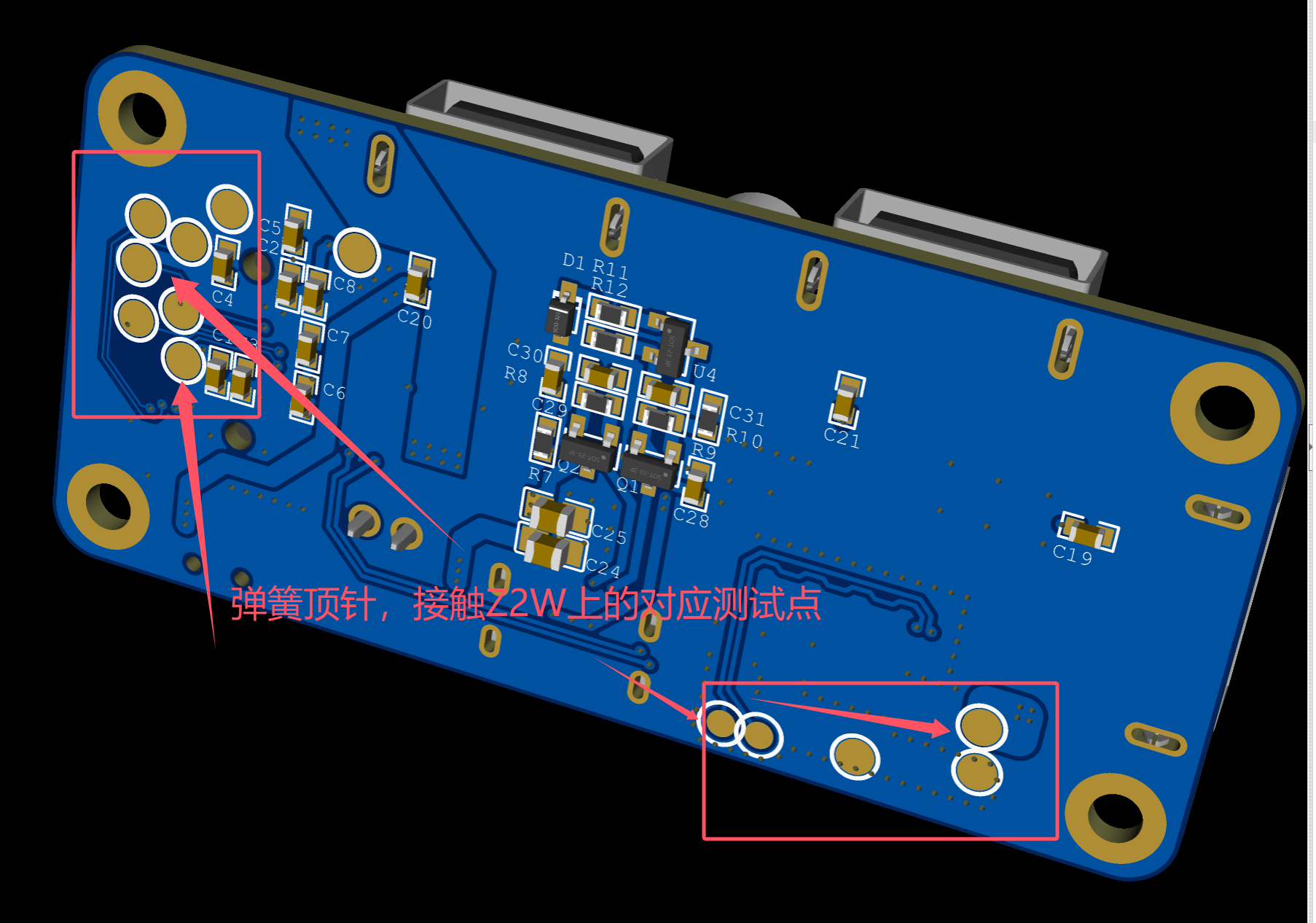

渲染图

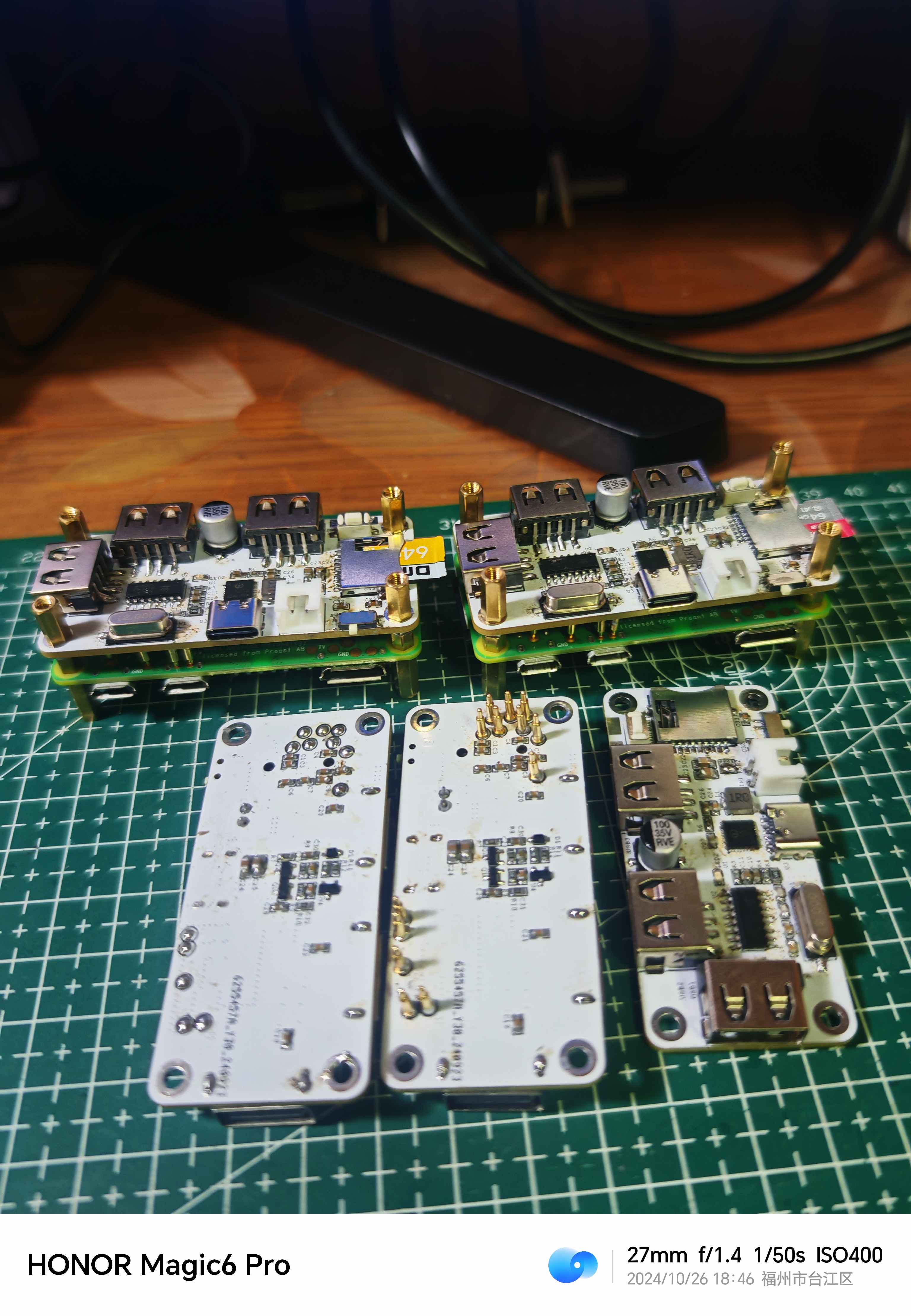

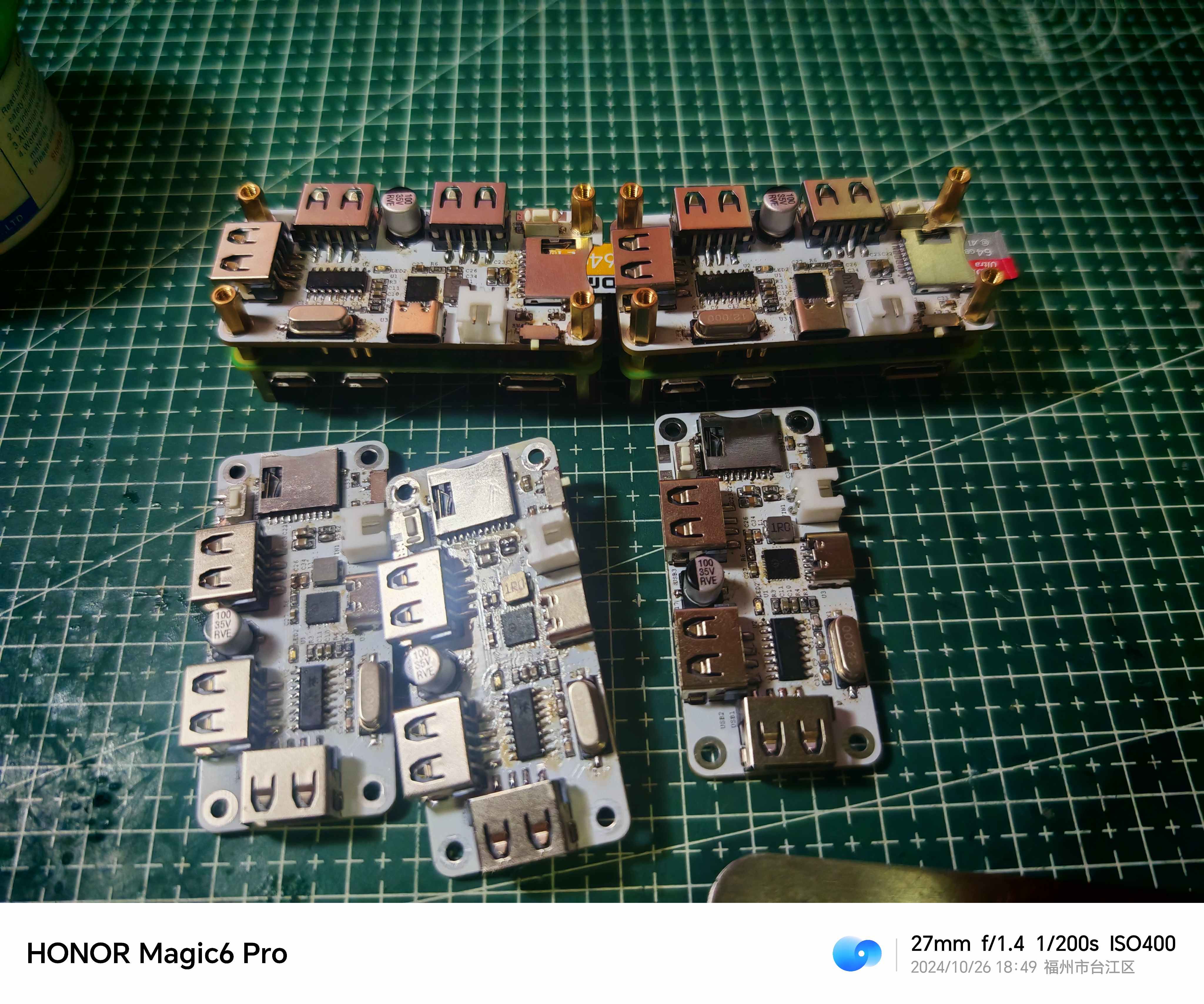

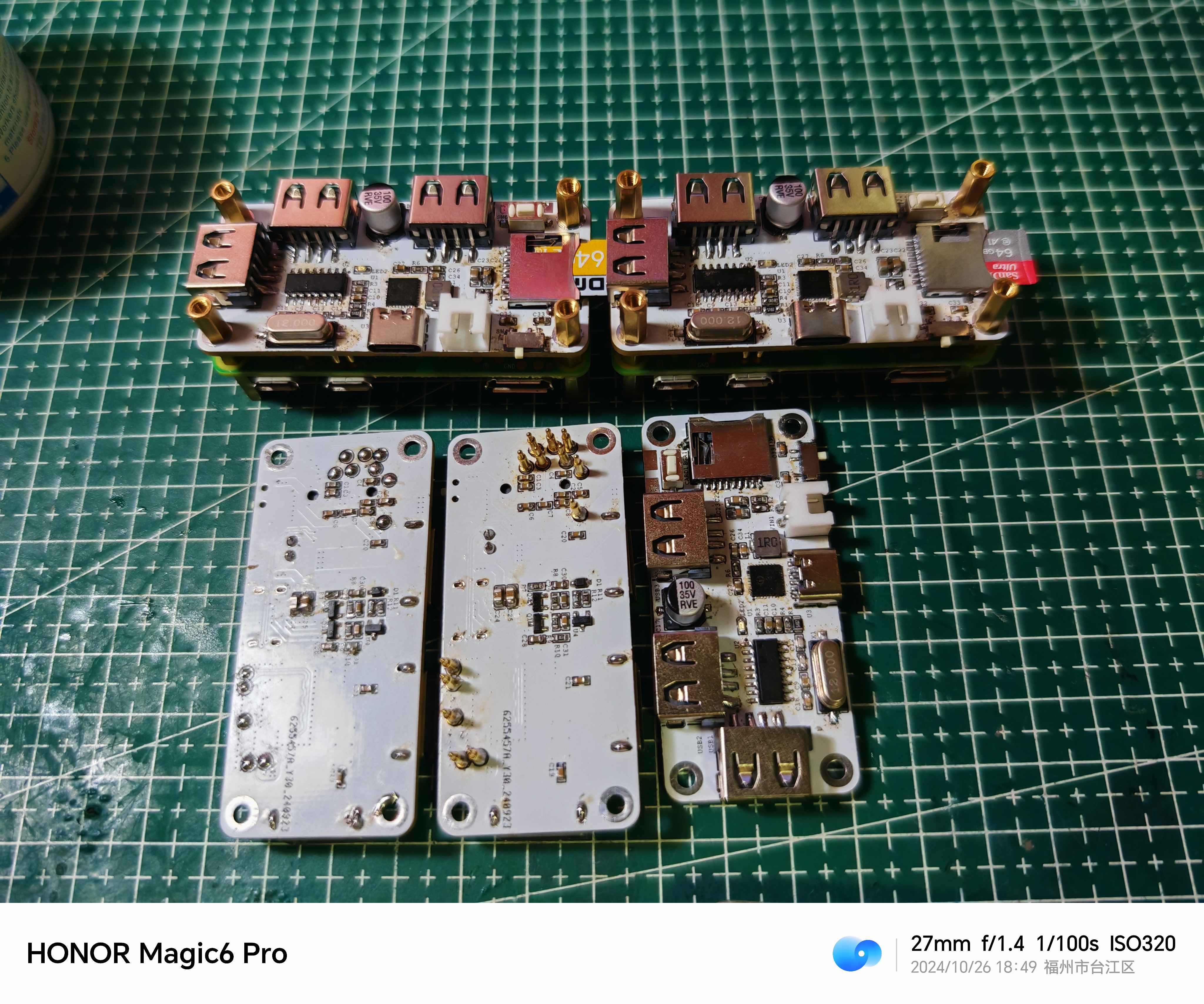

成品（这里为TF卡版本）

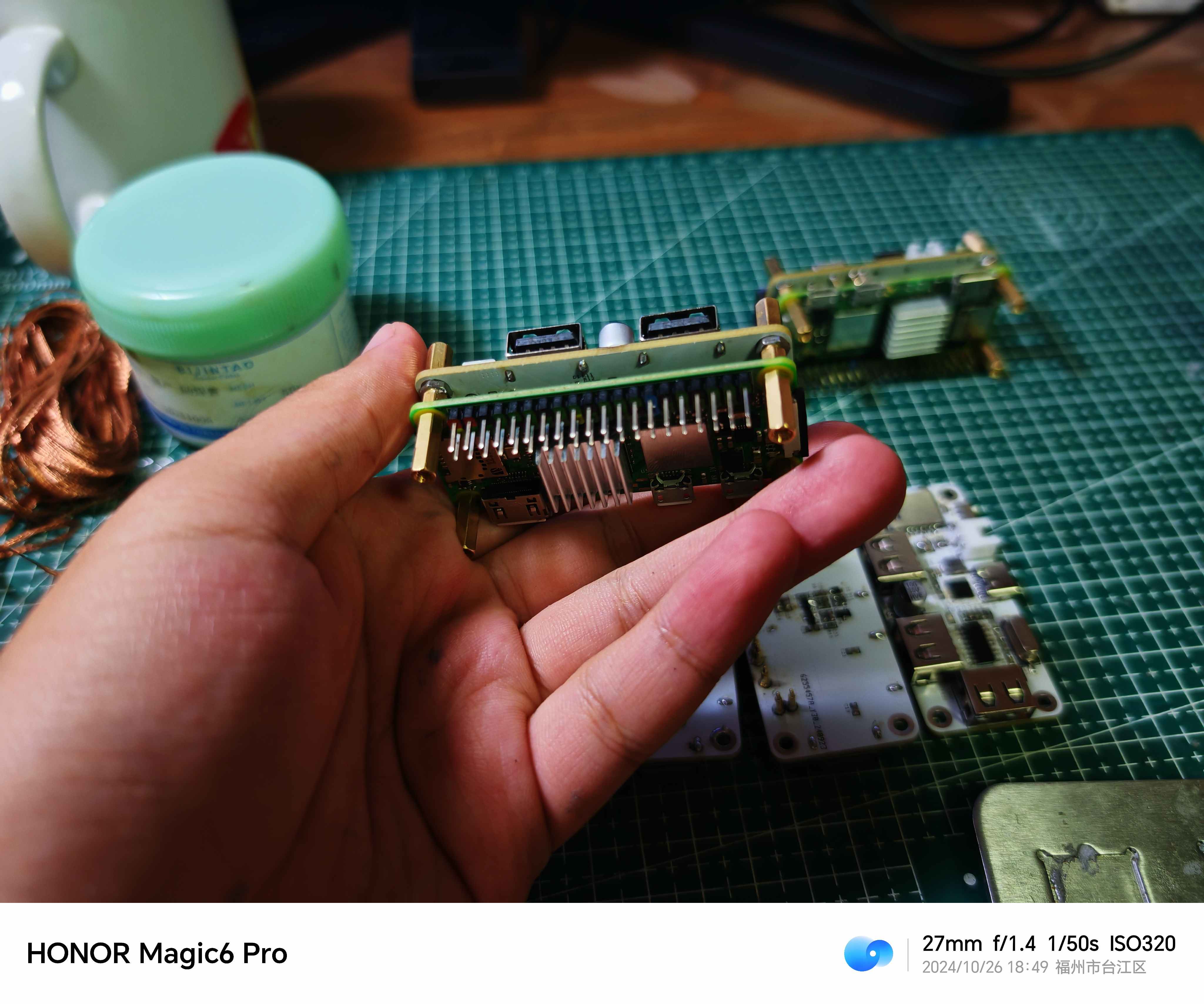

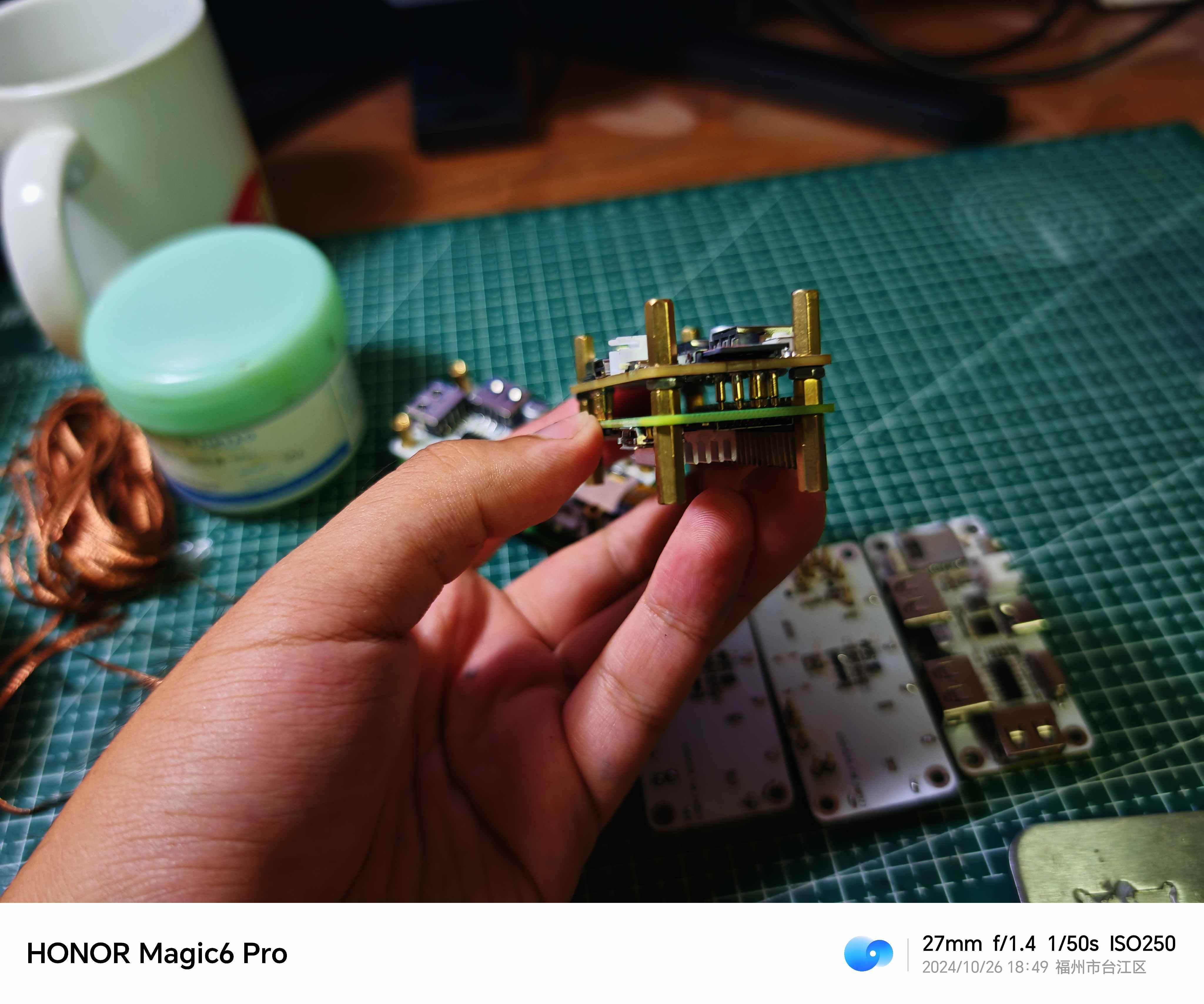

如下图，与Zero2w通信使用数个弹簧顶针链接
